MTG可控硅|电焊机模块|MTG非绝缘型晶闸管|昆二晶

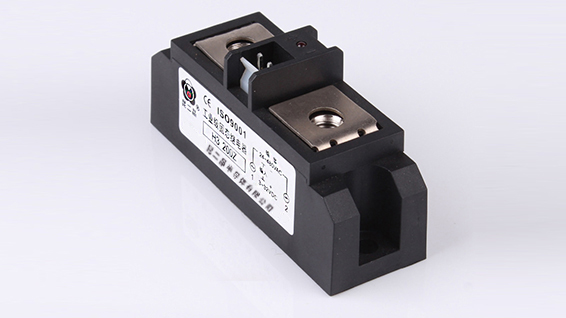

MTG非绝缘型晶闸管（电焊机）

型号MTG/MFG/MDG

产品参数25-300A/400-1200V

封装形式焊接式/压接式

订购热线：0577-62627555

在线咨询联系我们

产品优势/ PRODUCTS

电焊机非绝缘型晶闸管

电焊机电源、各种DC电源。

特点

● 体积小、重量轻、结构紧凑、可靠性高

● 外接线简单、互换性好、便于维修和安装

● 结构重复性好，装置的机械设计可以简化

● 反应极快，在微秒级内开通、关断

● 无触点运行，无火花、无噪音;效率高，成本低

MFG、MFY非绝缘型晶闸管模块

Type	IT(AV)IF(AV)	VDRM VRRM	VTM VFM	@ITM @IFM	IDRM IRRM	IGT	VGT	IH	dv/dt	di/dt	ITSM	Rjc	Tjm	Outline
	A	V	V	A	mA	mA	V	mAS	V/μS	A/μS	A×103	℃/W	℃
MTG100A50-250	100	500-2500	1.67	300	12	100	2.5	100	800	100	3.2	0.25	125	C-26,27,28
MTG150A50-250	150	500-2500	1.67	450	12	100	2.5	100	800	100	5.1	0.16	125	C-29,30
MTG200A50-250	200	500-2500	1.62	600	20	150	2.5	100	800	100	6.5	0.13	125	C-30,31,62
MTG200A50-250三社	250	500-2500	1.65	750	20	150	2.5	100	800	100	8.5	0.1	125	C-30,31,62

MDG、MDY非绝缘型整流管模块

Type	IF(AV)	VRRM	VFM @ITM		IRRM	IF(RMS)	IFSM	Rjc	Tjm	Outline
	A	V	V	A	mA	A	A×103	℃/W	℃
MDx100A	100	500-2500	1.57	300	12	157	3.9	0.38	150	C-26,27,28
MDx150A	150	500-2500	1.57	450	12	236	5.8	0.24	150	C-29,30
MDx200A	200	500-2500	1.5	600	20	314	8	0.2	150	C-30,31,62
MDx250A	250	500-2500	1.53	750	20	393	9.8	0.15	150	C-30,31,62
MDx300A	300	500-2500	1.5	900	25	471	11.5	0.13	150	C-30,31,62

MTG、MTY非绝缘型晶闸管模块

Type IT(AV) VDRM VRRM VTM @ITM IDRM IRRM IGT VGT IH dv/dt di/dt ITSM Rjc Tjm Outline

A V V A mA mA V mAS V/μS A/μS A×103 ℃/W ℃

MTx100A 100 500-2500 1.67 300 12 100 2.5 ≤100 800 100 3.2 0.25 125 C-26,27,28

MTx150A 150 500-2500 1.67 450 12 100 2.5 ≤200 800 100 5.1 0.16 125 C-29,30

MTx200A 200 500-2500 1.62 600 20 150 2.5 ≤200 800 100 6.5 0.13 125 C-30,31,62

MTx250A 250 500-2500 1.65 750 20 150 2.5 ≤200 800 100 8.5 0.1 125 C-30,31,62

MTx300A 300 500-2500 1.58 900 25 150 2.5 ≤200 800 100 9.6 0.08 125 C-30,31,62

典型应用/ application
