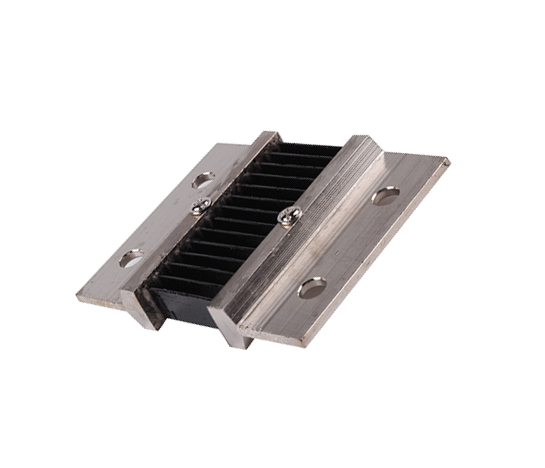

昆二晶外附式直流分流器FL-2通过电阻时在电阻两端产生电压的原理制成。
特点是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示。
准确度等级:2~4000A;0.5级:5000~30000A;1级
环境条件:-40~+60℃,相对温度≤95%(35℃)
超载性能:额定电流120%,2小时
电压降:50mV60mV70mV100mV
负载下发热:温升变化趋于稳定后,额定电流50A以下不超过80℃;额定电流50A以上不超过120℃
FL-2型直流分流器 | ||||||||||||||||||||
![]() |
25mv | 50mv | 60mv | 75mv | 100mv | |||||||||||||||
A | B | C | D | A | B | C | D | A | B | C | D | A | B | C | D | A | B | C | D | |
10-50A | 120 | 100 | 22 | |||||||||||||||||
75-100A | 105 | 75 | 25 | 23 | 112 | 80 | 35 | 23 | 117 | 85 | 40 | 23 | 109 | 85 | 23 | 129 | 105 | 23 | ||
150-200A | 22 | 22 | 22 | 117 | 85 | 40 | 22 | 137 | 105 | 60 | 22 | |||||||||
250-300A | 26 | 26 | 26 | 127 | 100 | 49 | 26 | 147 | 120 | 69 | 26 | |||||||||
400A | 36 | 36 | 36 | 36 | 36 | |||||||||||||||
500A | 46 | 46 | 46 | 46 | 46 | |||||||||||||||
600A | 55 | 55 | 55 | 55 | 55 | |||||||||||||||
750A | 76 | 76 | 76 | 76 | 76 | |||||||||||||||
1000A | 96 | 96 | 96 | 96 | 96 |

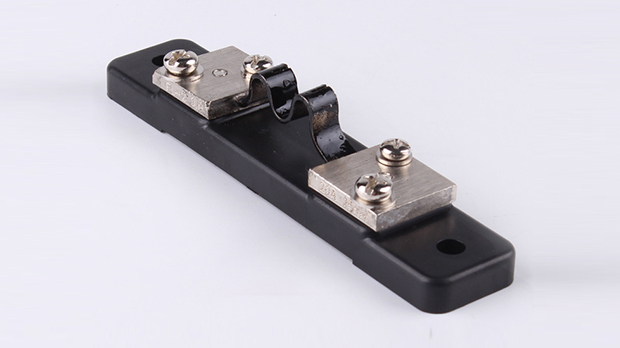

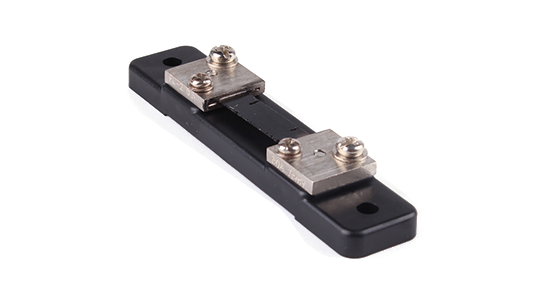

FL-2A级10-50A安装尺寸:

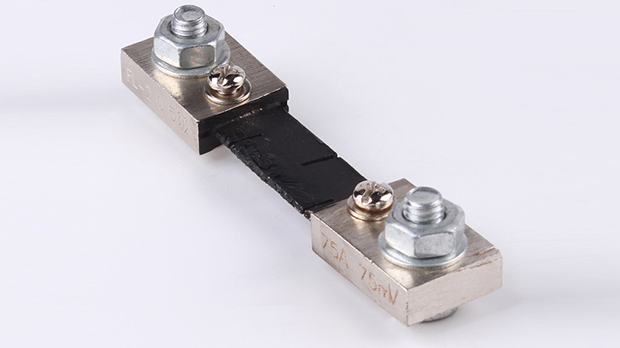

FL-2A级75-100A安装尺寸:

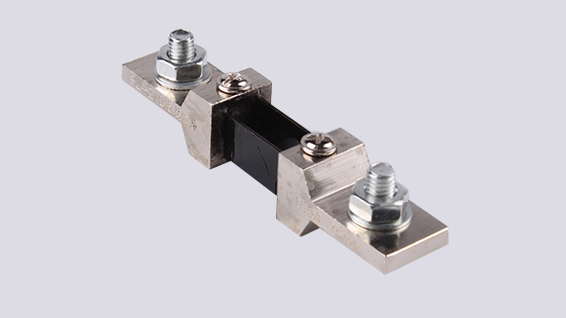

FL-2A级150-200A安装尺寸:
FL-2A级300A安装尺寸:

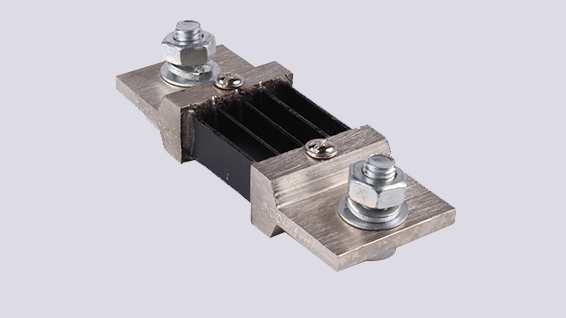

FL-2A级500A安装尺寸:
FL-2A级600A安装尺寸:
FL-2A级750A安装尺寸:
FL-2A级1000A安装尺寸:

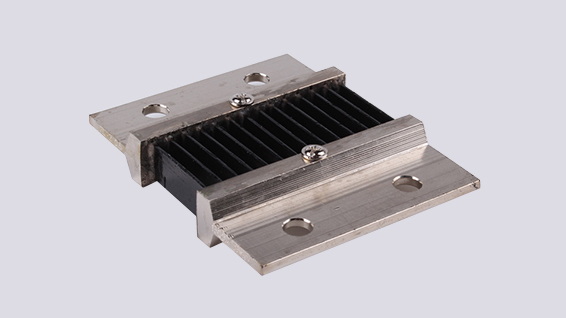

FL-2A级1500A安装尺寸:
FL-2A级3000A安装尺寸:
FL-2A级5000A安装尺寸:
FL-2A级6000A安装尺寸:
FL-2A级10000A安装尺寸:
FL-2A级15000A安装尺寸:
