您的位置:首页 >昆二晶产品中心 >功率模块 >整流桥模块
MDQ系列单相整流桥 MDQ系列单相整流桥 MDQ系列单相整流桥 MDQ系列单相整流桥

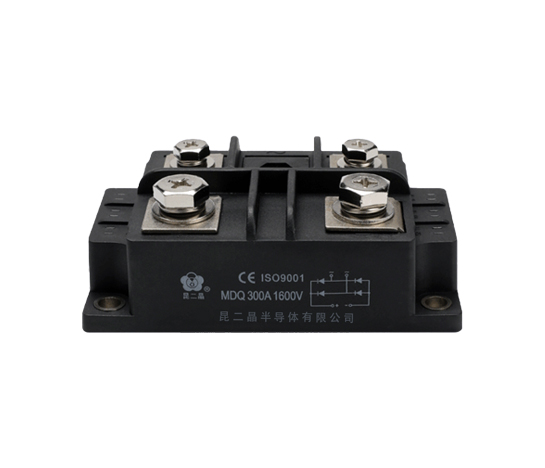

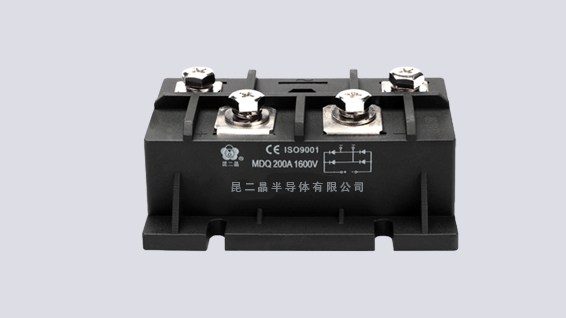

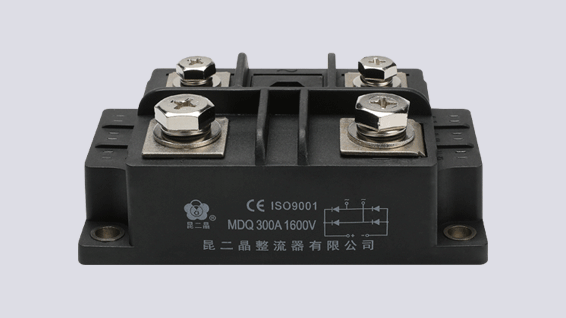

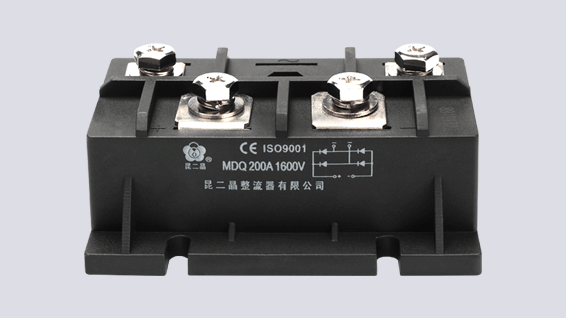

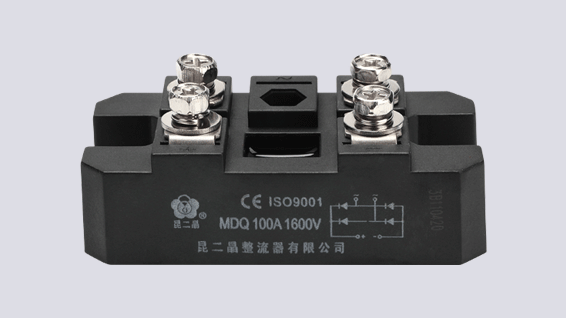

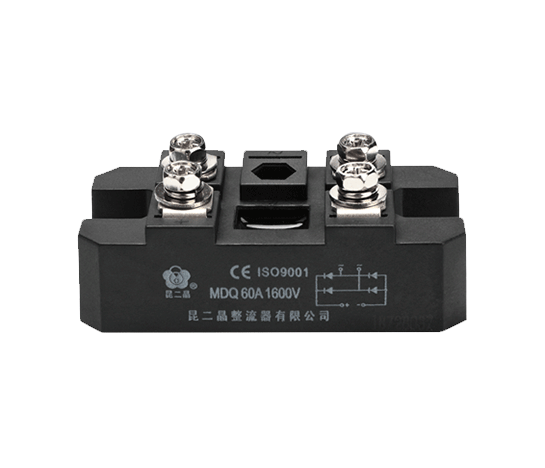

MDQ系列单相整流桥

型号MDQ

产品参数10-600A/600-2000V

订购热线:0577-62627555

产品优势/ PRODUCTS

MDQ整流桥模块

整流桥模块是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电(交流变直流)。

特点

● 芯片与底板电气绝缘,2500V交流电压

● 国际标准封装

● 焊接结构,优良的温度特性和功率循环能力

● 最高工作结温达150℃,正向压降小

单相整流桥

参数选型/ PRODUCTS

型号
Type
Io@Tc VRRM VFM @IFM IRRM IF(AV) IF(RMS) IFSM Rjc Tjm Viso 外形
Outline
A V V A mA mA A A×103 ℃/W VA.C
MDQ10A16
10 100 600-2000 1.28 15 5 10 30 0.65 0.15 150 2500 23
MDQ30A16
30 100 600-2000 1.29 40 6 15 40 0.7 0.16 150 2500 24/27
MDQ50A16
50 100 600-2500 1.34 75 7 25 50 0.75 0.17 150 2500 24/27
MDQ60A16
75 100 600-2500 1.38 110 8 38 60 0.75 0.25 150 2500 26/27
MDQ100A16
100 100 600-2500 1.4 150 9 50 70 1 0.3 150 2500 26/27
MDQ150A16
150 100 600-2500 1.47 230 9 75 86 1.5 0.32 150 2500 28/29
MDQ200A16
200 100 600-2500 1.47 300 10 75 106 2.5 0.24 150 2500 28/29
MDQ300A16
300 100 600-2500 1.5 450 10 75 106 2.5 0.15 150 2500 31
MDQ500A16
500 100 600-2500 1.51 750 12 75 106 2.5 0.15 150 2500 32
MDQ600A16
600 100 600-2500 1.52 900 12 75 110 2.5 0.15 150 2500 32
