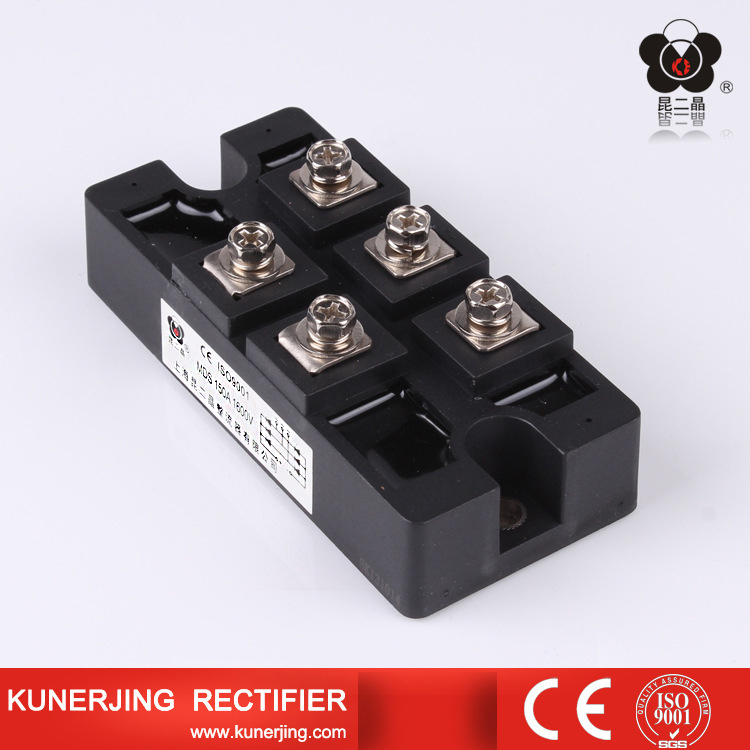

整流桥模块的两大冷却方式
一、自然冷却
一般而言,对于损耗比较小(<3.0W)的元器件都可以采用自然冷却的方式来解决元器件的散热问题。当整流桥模块的损耗不大时,可采用自然冷却方式来处理。此时,整流桥模块的散热途径主要有以下两个方面:整流桥模块的壳体(包括前后两个比较大的散热面和上下与左右散热面)和整流桥模块的四个引脚。
二、强迫风冷却
当整流桥模块等功率元器件的损耗较高时(>4.0W),采用自然冷却的方式已经不能满足其散热的需求,此时就必须采用强迫风冷的方式来确保元器件的正常工作。采用强迫风冷时,可以分成两种情况来考虑:a)整流桥模块不带散热器;b)整流桥模块自带散热器。
整流桥模块不带散热器对于整流桥模块不带散热器而采用强迫风冷这种情况,其分析的过程同自然冷却一样,只不过在计算整流桥模块外壳向环境间散热的热阻和PCB板与环境间的传热热阻时,对其换热系数的选择应该按照强迫风冷情形来进行,其数值通常为20~30W/m2C。
三、整流桥散热器基板温度分布
整流桥散热器的基板温度分布相对而言还是比较均匀的,约70 ℃左右。即使在四个二极管正下方的温度与整流桥模块壳体背面与散热器相接触的外边缘,也仅仅只有5 ℃左右的温差。这主要是由于散热器基板是一有一定厚度且导热性能较好的铝板,它能够有效地把整流桥模块背面的不均匀温度进行均匀化。
昆二晶整流桥模块真专家,为了您满意,我们真的走心了。若对我们的整流桥模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555!我们竭诚为您服务。
一般而言,对于损耗比较小(<3.0W)的元器件都可以采用自然冷却的方式来解决元器件的散热问题。当整流桥模块的损耗不大时,可采用自然冷却方式来处理。此时,整流桥模块的散热途径主要有以下两个方面:整流桥模块的壳体(包括前后两个比较大的散热面和上下与左右散热面)和整流桥模块的四个引脚。
二、强迫风冷却
当整流桥模块等功率元器件的损耗较高时(>4.0W),采用自然冷却的方式已经不能满足其散热的需求,此时就必须采用强迫风冷的方式来确保元器件的正常工作。采用强迫风冷时,可以分成两种情况来考虑:a)整流桥模块不带散热器;b)整流桥模块自带散热器。
整流桥模块不带散热器对于整流桥模块不带散热器而采用强迫风冷这种情况,其分析的过程同自然冷却一样,只不过在计算整流桥模块外壳向环境间散热的热阻和PCB板与环境间的传热热阻时,对其换热系数的选择应该按照强迫风冷情形来进行,其数值通常为20~30W/m2C。
三、整流桥散热器基板温度分布
整流桥散热器的基板温度分布相对而言还是比较均匀的,约70 ℃左右。即使在四个二极管正下方的温度与整流桥模块壳体背面与散热器相接触的外边缘,也仅仅只有5 ℃左右的温差。这主要是由于散热器基板是一有一定厚度且导热性能较好的铝板,它能够有效地把整流桥模块背面的不均匀温度进行均匀化。
昆二晶整流桥模块真专家,为了您满意,我们真的走心了。若对我们的整流桥模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555!我们竭诚为您服务。
