直流柜中给每路组件加防反二极管的必要性
是否有必要在直流柜中给每路组件加防反二极管呢?其实防反二极管又叫防反充二极管、防逆流二极管。
防反二极管是用来防止太阳能电池组件或方阵在不发电时(比如大型地面电站在天空中飘忽的云遮挡某路组件,导致电池组件不发电),蓄电池的电流反过来向组件或方阵倒送,不公消耗能量,而且会使组件或方阵发热甚至损坏。
第二个作用是在电池方阵中,防止方阵各支路之间的电流倒送。这是因为串联各去路的输出电压不可能绝对相等,各支路电压总有高低之差,或者某一支路故障、阴影遮蔽等使该支路的输出电压降低,高电压支路的电流就会流向低电压支路,甚至会使方阵总体输出电压的降低。在各支路中串联接入防反充二极管就避免了这一现象的发生。
在独立光伏发电系统中,有些光伏控制器的电路上已经接入了防反充二极管,即控制器带有防反充功能时,组件输出就不需要再接二极管了。
防反充二极管存在有正向导通压降,串联在电路中会有一定的功率消耗,一般使用的硅整流二极管压降为0.7V左右,大功率管可达1~20.3V,但其耐压和功率都较小,适合小功率场合应用。

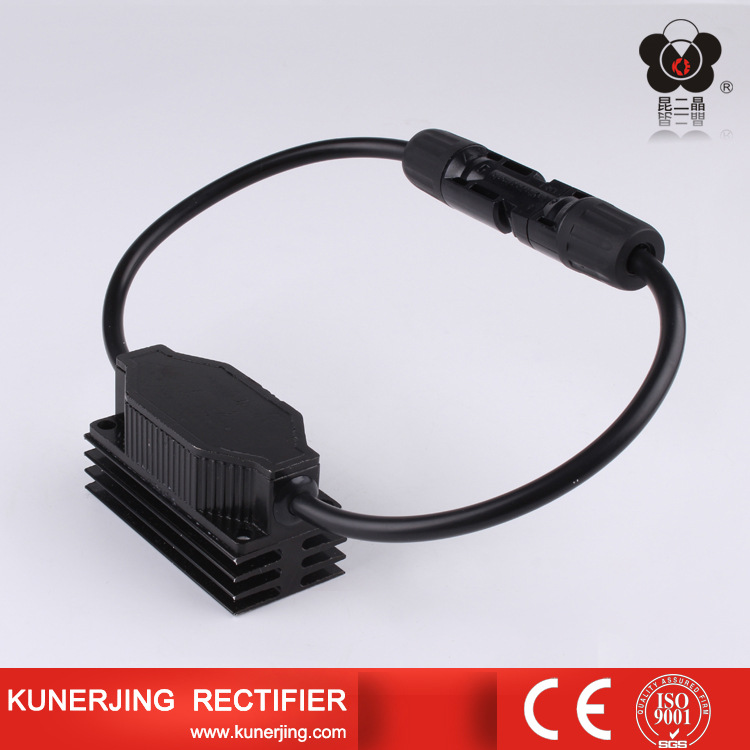

所以大型电站一般建议在直流柜中安装光伏防反二极管模块(MD250A1600V或MD300A1600V)。而对于屋面电站,尤其是户用型电站,在汇流箱中加装防反二极管(MK26-16,MK55-16)效果更好。
昆二晶温馨提示:防反二极管选型需充分考虑工作环境留好功率余量;其次防反二极管的高温特性非常重要,选昆二晶防反二极管模块,确保高温工作环境下正常工作。咨询热线:0577-62627555!
防反二极管是用来防止太阳能电池组件或方阵在不发电时(比如大型地面电站在天空中飘忽的云遮挡某路组件,导致电池组件不发电),蓄电池的电流反过来向组件或方阵倒送,不公消耗能量,而且会使组件或方阵发热甚至损坏。
第二个作用是在电池方阵中,防止方阵各支路之间的电流倒送。这是因为串联各去路的输出电压不可能绝对相等,各支路电压总有高低之差,或者某一支路故障、阴影遮蔽等使该支路的输出电压降低,高电压支路的电流就会流向低电压支路,甚至会使方阵总体输出电压的降低。在各支路中串联接入防反充二极管就避免了这一现象的发生。
在独立光伏发电系统中,有些光伏控制器的电路上已经接入了防反充二极管,即控制器带有防反充功能时,组件输出就不需要再接二极管了。
防反充二极管存在有正向导通压降,串联在电路中会有一定的功率消耗,一般使用的硅整流二极管压降为0.7V左右,大功率管可达1~20.3V,但其耐压和功率都较小,适合小功率场合应用。
所以大型电站一般建议在直流柜中安装光伏防反二极管模块(MD250A1600V或MD300A1600V)。而对于屋面电站,尤其是户用型电站,在汇流箱中加装防反二极管(MK26-16,MK55-16)效果更好。
昆二晶温馨提示:防反二极管选型需充分考虑工作环境留好功率余量;其次防反二极管的高温特性非常重要,选昆二晶防反二极管模块,确保高温工作环境下正常工作。咨询热线:0577-62627555!
