直流分流器的主要技术指标你知道吗

来源:昆二晶发布日期:2018-04-11关注:-
      在直流电流表配套等直流电源设备中,我们经常要用到直流分流器,但直流分流器的主要技术指标你知道吗?
      直流分流器是一种适于对测量直流电流在10KA以下直接作用于模拟显示仪器连同使用以扩大直流电流测量范围的外附分流器,或可看成在依次电路中作电流取样用的标准电阻器.其取样电压可看作测量用的一次电流的模拟信号.
      主要技术指标:
      准确度等级:0.2级,0.5级,1级
      额定一次电流:5A~10000A 额定二次电压: 50mV、75mV、100mV
      环境温度影响:环境温度(与参比温度)每变化10℃,分流器输出的变化量不超过标准值的0.25%
      热电势影响:当80%额定电流通过分流器由自热引起的热电势而产生的误差(该热电势拆算电阻值的变化量),不超过分流器标准值的0.25%
      使用条件:按JB/9288-1999中的3.1.3条规定的B组(即温度-40℃~+60℃,相对湿度≤95%(35℃)
      过载能力:额定电流值的120%,持续2H

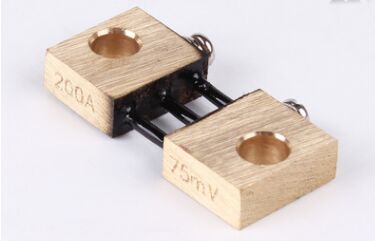

直流分流器


      直流分流器使用注意事项:
      一次回路的电费(或铜排)与直流分流器的连接处不允许有人为的接触电阻,二次电压的取择点不能从非取择点取样。
      实际使用的电流(长时间)建议不超过额定电流的80%。
      昆二晶直流分流器过电流大,阻值精准,温漂小,采用纯铜环保材质,银钎焊接、外形精美;广泛应用于直流电流表配套等直流电源设备。
      昆二晶直流分流器真专家,为了您满意,我们真的走心了。若对我们的直流分流器有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
