详谈普通晶闸管工作特性

来源:昆二晶发布日期:2018-06-16关注:-
       普通晶闸管的阳极电压与阳极电流的关系,称为普通晶闸管的伏安特性。普通晶闸管的阳极与阴极间加上正向电压时,在普通晶闸管控制极开路(Ig=0)情况下,开始元件中有很小的电流(称为正向漏电流)流过,晶闸管模块阳极与阴极间表现出很大的电阻,处于截止状态(称为正向阻断状态),简称断态。
       当阳极电压上升到某一数值时,普通晶闸管突然由阻断状态转化为导通状态,简称通态。阳极这时的电压称为断态不重复峰值电压(UDSM),或称正向转折电压(UBO)。

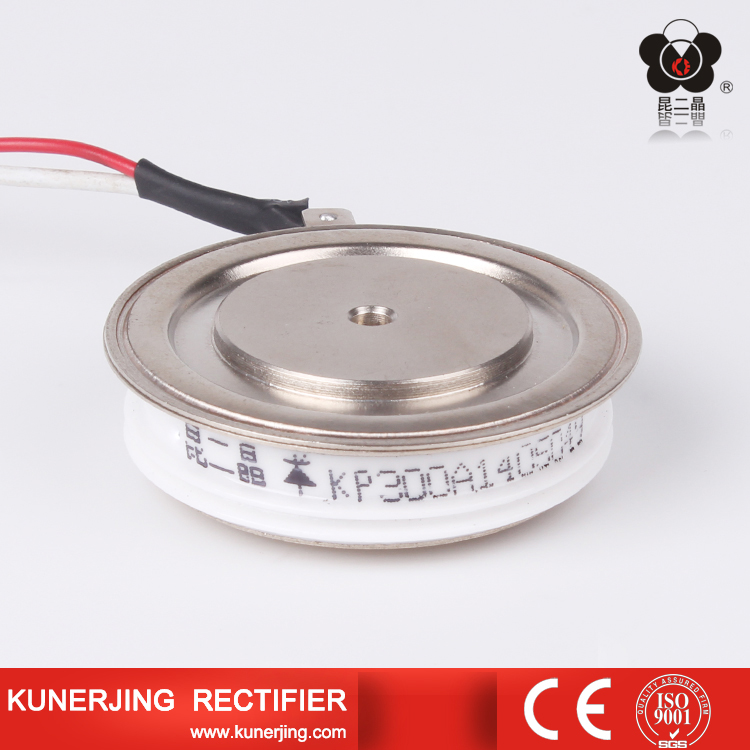

普通晶闸管


       导通后,元件中流过较大的电流,其值主要由限流电阻(使用时由负载)决定。在减小阳极电源电压或增加负载电阻时,阳极电流随之减小,当阳极电流小于维持电流IH时,普通晶闸管模块便从导通状态转化为阻断状态。可看出,当普通晶闸管控制极流过正向电流Ig时,晶闸管模块的正向转折电压降低, Ig越大,转折电压越小,当Ig足够大时,普通晶闸管正向转折电压很小,一加上正向阳极电压,晶闸管模块就导通。实际规定,当晶闸管元件阳极与阴极之间加上6V直流电压时,能使元件导通的控制极最小电流(电压)称为触发电流(电压)。
       在普通晶闸管阳极与阴极间加上反向电压时,开始晶闸管模块处于反向阻断状态,只有很小的反向漏电流流过。当反向电压增大到某一数值时,反向漏电流急剧增大,这时,所对应的电压称为反向不重复峰值电压(URSM),或称反向转折(击穿)电压(UBR)。可见,晶闸管模块的反向伏安特性与二极管反向特性类似。
       浙江昆二晶整流器有限公司,生产各类规格型号的晶闸管模块、固态继电器模块、整流桥模块、和配套铝型材散热器,真诚期待与各公司和采购人员的合作,提供价格低廉、质量可靠的电子元件。昆二晶普通晶闸管欢迎您咨询,咨询电话:0577-62627555,我们竭诚为您服务。
