双向可控硅软并网法介绍

来源:昆二晶发布日期:2018-06-25关注:-
       软并网是采用双向可控硅的软并入法,它有两种连接方式。第一种连接方式工作过程为:当风轮带的异步发电机转速接近99 ~l0O% 同步速时,控制与电网直接相连的每相一只双向可控硅的导通角也同时由0°至180°逐渐同步增大。
       在双向可控硅开始导通阶段,异步发电机作为电动机运行(即异步发电机转速小于同步速阶段),随着转速的升高,其转差率逐渐趋于零。当转差率为零时,发电机与电网每相连接的双向可控硅已全部导通,并网过程到此结束。这种并网方式由于转差及双向可控硅导通角的限制,并网较乎稳,不会出现冲击电流,称为“软并网”装置。它是国内外目前最先进的并网珐。

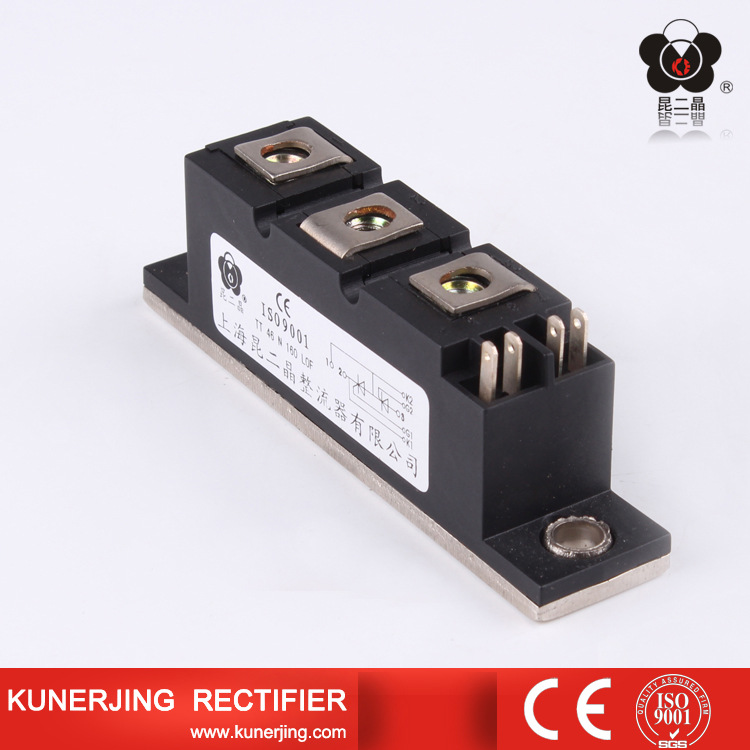

可控硅模块


       第二种连接方式为:在第一种方式线路的双向可控硅两端并联自动开关,当每相双向可控硅全部导通后,并联的自动并网开关动作,常开触头闭合,于是短接了已全部开通的双向可控硅。发电机输出功率后,双向可控硅的触发脉冲自动关闭,发电机输出电流不再经双向可控硅而是通过已闭合的自动开关触头流向电网。
       这两种并网方式的共同特点是可以得到一个平滑的暂态并网过程而不会出现冲击电流。所不同的是:第二种连接方式,双向可控硅只是并网瞬间使用,而第一种的双向可控硅在并网期间一直工作。所以,前者的散热器面积可以比后者小(需经计算确定)。这里还必须指出:作为三相并网无触点开关,要求三相的三个双向可控硅在由0°至180°逐渐同步增大过程中保证三相电流平衡,否则对发电机不利,因此要求三相可控硅的特性一致,全开通后压降一致,控制极触发电压、触发电流一致。另外,如果遇到三相软并网元件中有一相损坏时,就可能使发电机处于断相运行状态,这是不允许的,所以应有相应的保护措施。
       昆二晶双向可控硅模块真专家,为了您满意,我们真的走心了。若对我们的双向可控硅模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
