如何鉴别MTC可控硅模块的三个级?

来源:昆二晶发布日期:2018-06-19关注:-
        昆二晶MTC可控硅厂家教您如何鉴别MTC可控硅模块的三个极?鉴别可控硅三个极的方法很简单,根据P-N结的原理,只要用万用表测量一下三个极之间的电阻值就可以。
        MTC可控硅模块阳极与阴极之间的正向和反向电阻在几百千欧以上,阳极和控制极之间的正向和反向电阻在几百千欧以上(它们之间有两个P-N结,而且方向相反,因此阳极和控制极正反向都不通)。

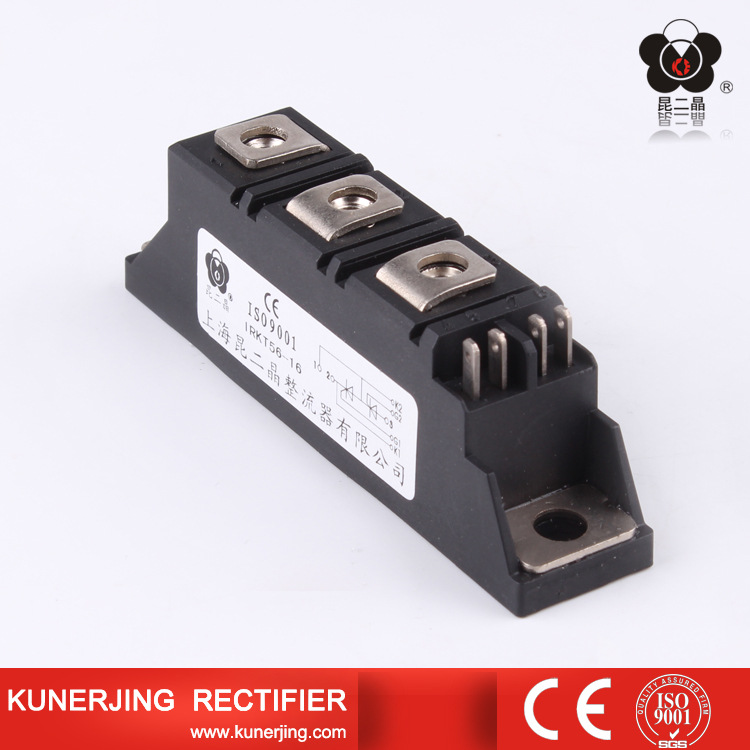

可控硅模块


        MTC可控硅模块控制极与阴极之间是一个P-N结,因此它的正向电阻大约在几欧-几百欧的范围,反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的,反向不是完全呈阻断状态的,可以有比较大的电流通过,因此,有时测得控制极反向电阻比较小,并不能说明控制极特性不好。另外,在测量控制极正反向电阻时,万用表应放在R*10或R*1挡,防止电压过高控制极反向击穿。
        MTC可控硅模块若测得元件阴阳极正反向已短路,或阳极与控制极短路,或控制极与阴极反向短路,或控制极与阴极断路,说明MTC可控硅模块元件已损坏。更多有关晶闸管模块知识欢迎登录昆二晶官网。
