可控硅模块的输入输出过程是靠什么控制的?

来源:昆二晶发布日期:2018-06-21关注:-
        随着我国经济的飞速发展,可控硅模块已经逐渐走进人们的生活,我们知道单向可控硅具有一触即发,实现自锁的功能。关断单向可控硅的方式有两种:其中一种是众所周知的,就是可控硅在阳极电位低于阴极电位或阳极电流小于维持电流时,可由导通转换为关断。另一种则是将可控硅的控制极对地短路,也可直接将其关断,本人利用它的这个特性制作了下面这款简单的红外遥控开关电路。今天我们就先来了解一下,可控硅遥控开关电路的输出和输入过程。
        开启过程静态时脉冲放大管V1处于饱和状态,集电极输出0.1V的低电平,此时可控硅模块触发电路不工作。瞬间按压遥控器(各类彩电、VCD遥控器均可),接收头接收到红外遥控信号,其输出端输出解调后的序列指令脉冲,经V1放大信号分成两路:一路经R6对C6进行充电,另一路经R5对C5进行充电,由于C5的容量远大于C6,所以充电速度较慢,不能使V2导通,而C6上充得的瞬间脉冲电压足以使单向可控硅SCR触发导通,继电器K得电,常开触点CJ1闭合,插座CZ中的负载得电工作。LED作工作状态指示用。

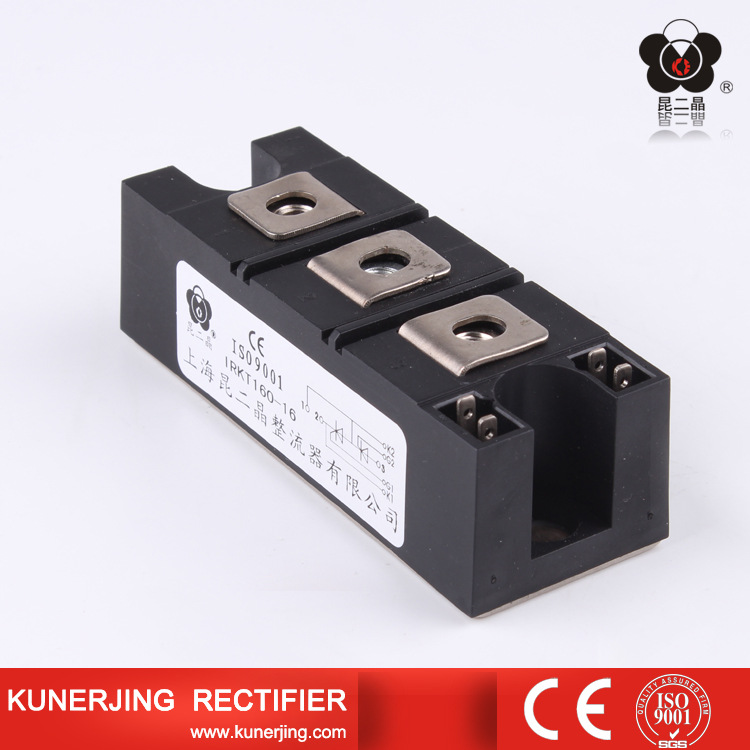

可控硅模块


        关闭过程:再次按压遥控器按键超过3秒时,C5上充得的电压足以使V2由截止进入饱和导通状态,从而将可控硅控制极对地短路,可控硅被关断。继电器失电,触点断开,负载停止工作。随后C5上充得的电压很快通过R5、V1的集射极对地放电,电路进入等待状态。更多有关可控硅知识请登录昆二晶官网。
        昆二晶可控硅模块真专家,为了您满意,我们真的走心了。若对我们的可控硅模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
