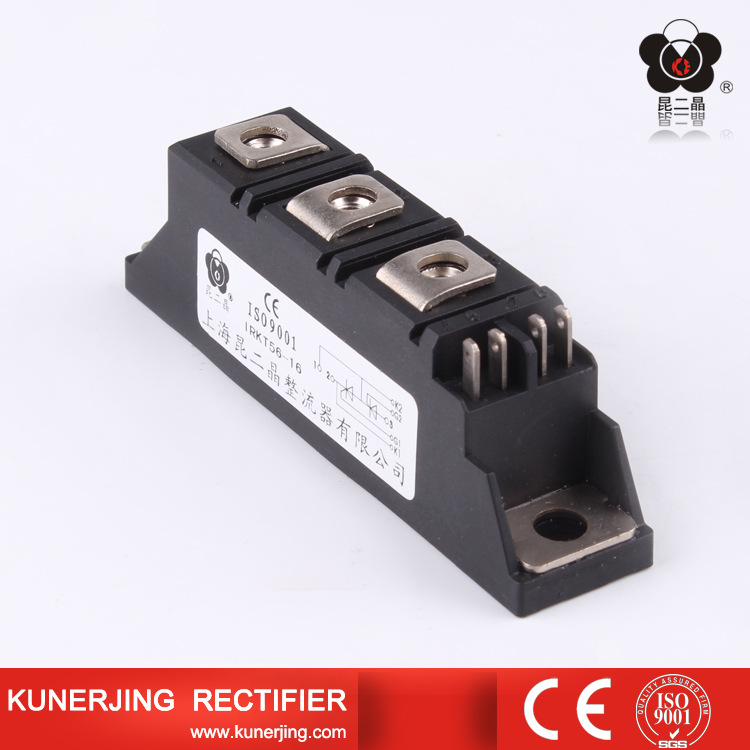

可控硅模块是可控硅整流元件的简称，是一种具有三个PN 结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。可是你了解它的特性吗？今天我们就来给大家普及一下关于可控硅模块的结构和特性的知识：
       可控硅模块从外形上分主要有螺旋式、平板式和平底式三种。螺旋式的应用较多。
       可控硅模块有三个电极——阳极（A）阴极（C）和控制极（G）。它有管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结。
       可控硅模块和只有一个PN结的硅整流二极度管在结构上迥然不同。可控硅模块的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。在应用可控硅模块时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

       可控硅模块为什么其有“以小控大”的可控性呢？
       首先，我们可以把从阴极向上数的第一、二、三层看面是一只NPN型号晶体管，而二、三、四层组成另一只PNP型晶体管。其中第二、第三层为两管交迭共用。当在阳极和阴极之间加上一个正向电压Ea，又在控制极G和阴极C之间输入一个正的触发信号，BG1将产生基极电流Ib1，经放大，BG1将有一个放大了β1倍的集电极电流IC1 。因为BG1集电极与BG2基极相连，IC1又是BG2的基极电流Ib2。BG2又把比Ib2（Ib1）放大了β2的集电极电流IC2送回BG1的基极放大。如此循环放大，直到BG1、BG2完全导通。实际这一过程是“一触即发”的过程，对可控硅模块来说，触发信号加入控制极，可控硅模块立即导通。导通的时间主要决定于可控硅模块的性能。
可控硅模块一经触发导通后，由于循环反馈的原因，流入BG1基极的电流已不只是初始的Ib1，而是经过BG1、BG2放大后的电流（β1 *β2 *Ib1 ）这一电流远大于Ib1，足以保持BG1的持续导通。此时触发信号即使消失，可控硅模块仍保持导通状态只有         断开电源Ea或降低Ea，使BG1、BG2中的集电极电流小于维持导通的最小值时，可控硅模块方可关断。当然，如果Ea极性反接，BG1、BG2由于受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅模块也不能工作。反过来，Ea接成正向，而触动发信号是负的，可控硅模块也不能导通。另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。
       可控硅模块这种通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于普通硅整流二极管的重要特征。
