昆二晶小百科:可控硅智能调压模块的安装步骤

来源:昆二晶发布日期:2018-05-11关注:-
       可控硅智能调压模块能够对电能进行有效控制和变换。相信大家对可控硅智能调压模块的内容都不陌生了吧,但是你们对它的安装步骤了解多少,下面看可控硅厂家昆二晶的讲解。
       1、可控硅智能调压模块安装方式:壁挂式垂直安装,电源为上进下出。接线时各铜端子上要清除杂物,拧紧螺钉,否则会造成端子发热而导致损坏。
       2、可控硅智能调压模块的三相交流电路的进线R、S、T无相序要求,导线粗细按实际使用电流选择。
       3、可控硅智能调压模块“L”和“N”线仅为模块内部控制电源用,用1平方细导线即可,与各输入控制端之间为全隔离绝缘设计。“L”端可接到任一路相线上,“N”端必须接三相零线。“L”和“N”不能调换。

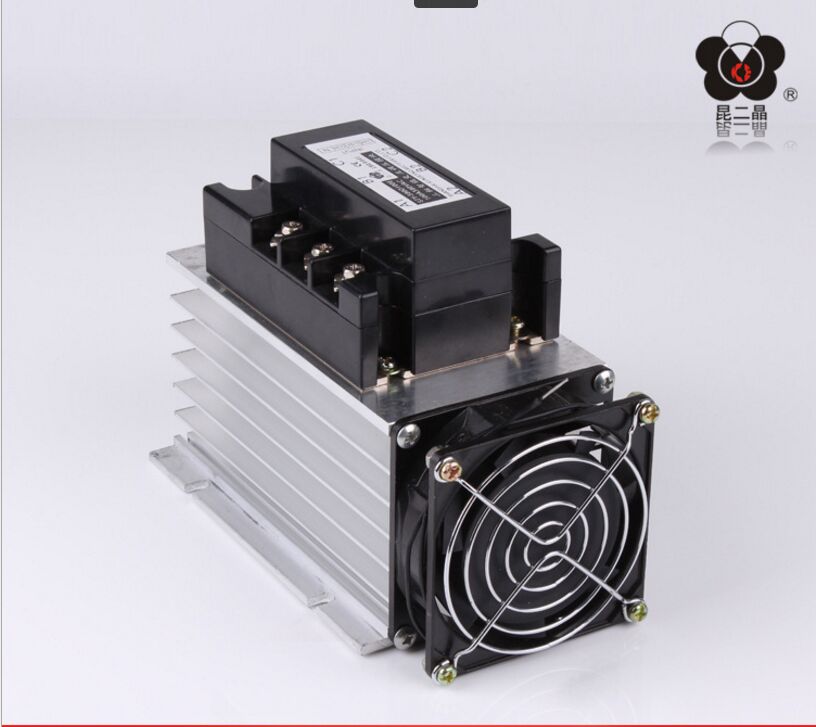

可控硅调压模块


       4、可控硅智能调压模块U、V、W输出端可接380Vac△形负载或者220VacY形负载(无须接N线)。
       5、若可控硅智能调压模块的三相负载平衡,负载中心零线可接可不接。若三相负载不平衡,负载中心零线必须接,否则将导致输出电压有偏差。
       6、可控硅智能调压模块过流保护:在使用过程中若发生过流现象,应首先检查负载有无短路等故障。可在模块的进线R、S、T端之前安装快速熔断器,规格可按实际负载电流的1.5倍选配。
       以上就是昆二晶为大家整理介绍的关于可控硅智能调压模块的安装步骤,希望对大家有所帮助。
