昆二晶剖析固态继电器的结构组成

来源:昆二晶发布日期:2018-06-20关注:-
       固态继电器以其无触点、寿命长、速度快、外界干扰小等特点,目前广泛应用于各个领域和行业。但是,关于固态继电器的结构,很多企业并不完全了解。以下是对固态继电器结构的介绍,希望对于设备故障诊断和维修起到一定的作用。
       输入电路:按输入电压的不同类别,输入电路可分为直流输入电路,交流输入电路和交直流输入电路三种。有些输入控制电路还具有与TTL/CMOS兼容,正负逻辑控制和反相等功能,可以方便的与TTL,MOS逻辑电路连接。 对于控制电压固定的控制信号,采用阻性输入电路。控制电流保证在大于5mA。对于大的变化范围的控制信号(如3~32V)则采用恒流电路,保证在整个电压变化范围内电流在大于5mA可靠工作。
       隔离耦合:固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种:光电耦合通常使用光电二极管—光电三极管,光电二极管—双向光控可控 硅,光伏电池,实现控制侧与负载侧隔离控制;高频变压器耦合是利用输入的控制信号产生的自激高频信号经耦合到次级,经检波整流,逻辑电路处理形成驱动信 号。

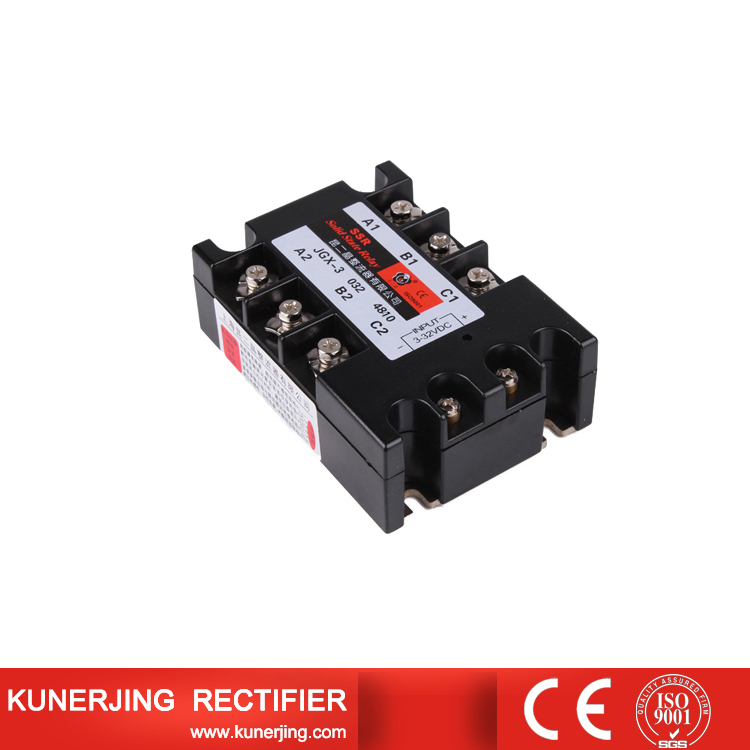

固态继电器


       输出电路:SSR的功率开关直接接入电源与负载端,实现对负载电源的通断切换。主要使用有大功率晶体三极管(开关管-Transistor),单向可控硅 (Thyristor或SCR),双向可控硅(Triac),功率场效应管(MOSFET),绝缘栅型双极晶体管(IGBT)。固态继电器的输出电路也可 分为直流输出电路,交流输出电路和交直流输出电路等形式。按负载类型,可分为直流固态继电器和交流固态继电器。直流输出时可使用双极性器件或功率场效应 管,交流输出时通常使用两个可控硅或一个双向可控硅。而交流固态继电器又可分为单相交流固态继电器和三相交流固态继电器。交流固态继电器,按导通与关断的时机,可分为随机型交流固态继电器和过零型交流固态继电器。
       昆二晶固态继电器真专家,为了您满意,我们真的走心了。若对我们的固态继电器有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
