晶闸管模块应用中几点值得注意的问题

来源:昆二晶发布日期:2018-09-13关注:-
       晶闸管模块作为开关器件,当触发脉冲的持续时间较短时,脉冲幅度必须相应增加,同时脉冲宽度也取决于阳极电流达到擎住电流的时间。在系统中,由于感性负载的存在,阳极电流上升率低,若不施加宽脉冲触发,则晶闸管模块往往不能维持导通状态。考虑负载是强感性的情况,本系统采用高电平触发,其缺点是晶闸管模块损耗过大。

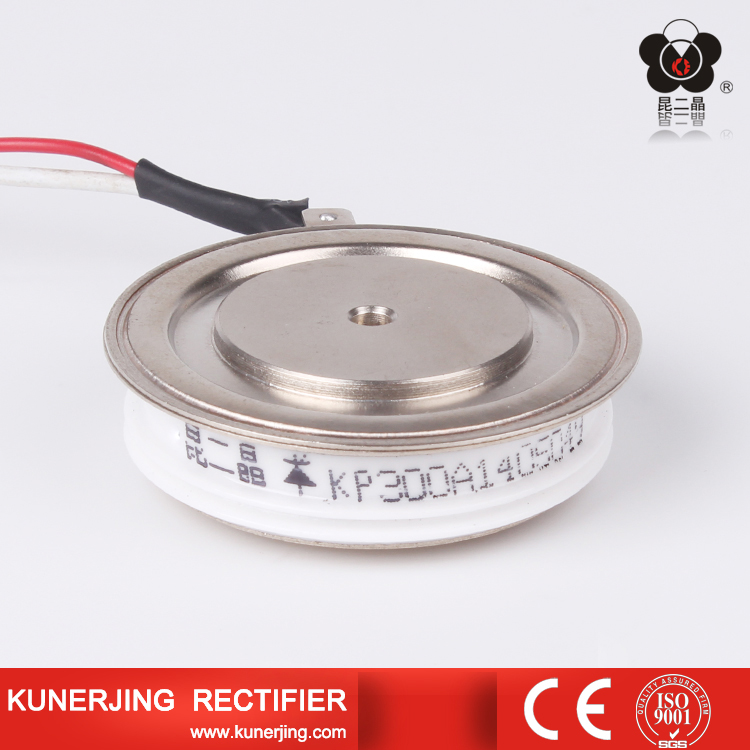

晶闸管模块


       晶闸管模块在应用过程中,影响关断时间的因素有结温、通态电流及其下降率、反向恢复电流下降率、反向电压及正向dv/dt值等。其中以结温及反向电压影响最大,结温愈高,关断时间愈长;反压越高,关断时间愈短。
       在系统中,由于感性负载的存在,在换流时,电感两端会产生很大的反电势。这个异常电压加在晶闸管模块两端,容易引起晶闸管模块损坏。为了防止这种情况,通常采用浪涌电压吸收电路。
       由于感性负载的存在,应考虑加大触发脉冲宽度,否则晶闸管模块在阳极电流达到擎住电流之前,触发信号减弱,可能会造成晶闸管模块不能正常导通。在关断时,感性负载也会给晶闸管模块造成一些问题。
       温馨提示:浙江昆二晶整流器有限公司生产的可控硅晶闸管模块有着15年的应用经验,匹配安装插片式散热器解决了正泰集团在变频器功率器件实际散热问题,咨询热线:0577-62627555
