晶闸管模块一定要安装散热器吗?

来源:昆二晶发布日期:2018-04-23关注:-
       众所周知晶闸管模块在电流通过时,会产生一定的压降,而压降的存在则会产生一定的功耗,电流越大则功耗越大,产生的热量也就越大。如果不把这些热量快速散掉,会造成烧坏晶闸管芯片的问题。因此要求使用晶闸管模块时,一定要安装散热器。
       散热条件的好坏,是影响晶闸管模块能否安全工作的重要因素。良好的散热条件不但能够保证晶闸管模块可靠工作、防止模块过热烧毁,而且能够提高晶闸管模块的电流输出能力。建议用户在使用大电流规格晶闸管模块的时候尽量选择带过热保护作用的模块。当然,即便晶闸管模块带过热保护作用,而散热器和风机也是不可缺少的。
       在使用中,当散热条件不符合规定要求时,如室温超过40℃、强迫风冷的出口风速不足6m/s等,则晶闸管模块的额定电流应立即降低使用,否则模块会由于芯片结温超过允许值而损坏。譬如,按规定应采用风冷的模块而采用自冷时,则电流的额定值应降低到原有值的30~40[%],反之如果改为采用水冷时,则电流的额定值可以增大30~40[%]。
       为了帮助用户合理选择散热器和风机,我们确定了不同型号的晶闸管模块在其额定电流工作状态下,环境温度为40℃时所需的散热器长度、风机规格、数量及散热器基础参数等,请参考说明书。另外,在表内出具了每个型号的晶闸管模块在峰值压降、最大标称电流和阻性负载条件下的功耗值,以便于用户自己确定散热器尺寸时做参考。

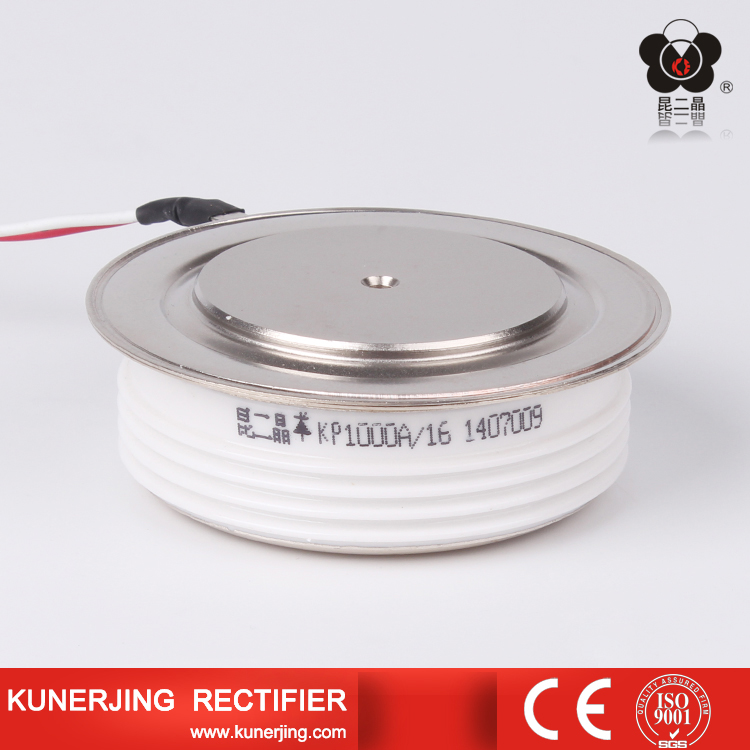

晶闸管模块


       在实际应用中,应注意以下几点:
      (1)轴流风机风速应≥6m/s。
      (2)若晶闸管模块达不到满负荷工作,可酌减散热器长度。
      (3)在设备开机前,应检查晶闸管模块所有螺钉是否牢固,若有松动,应拧紧螺钉,以使模块底板和散热器表面以及模块电极和接线端子之间都能够紧密接触,达到最佳散热效果。
      (4)采用自然冷却形式时,必须保证散热器周围的空气能够自然对流。
      (5)因水冷散热效果好,有水冷条件的,应首选水冷散热形式。
