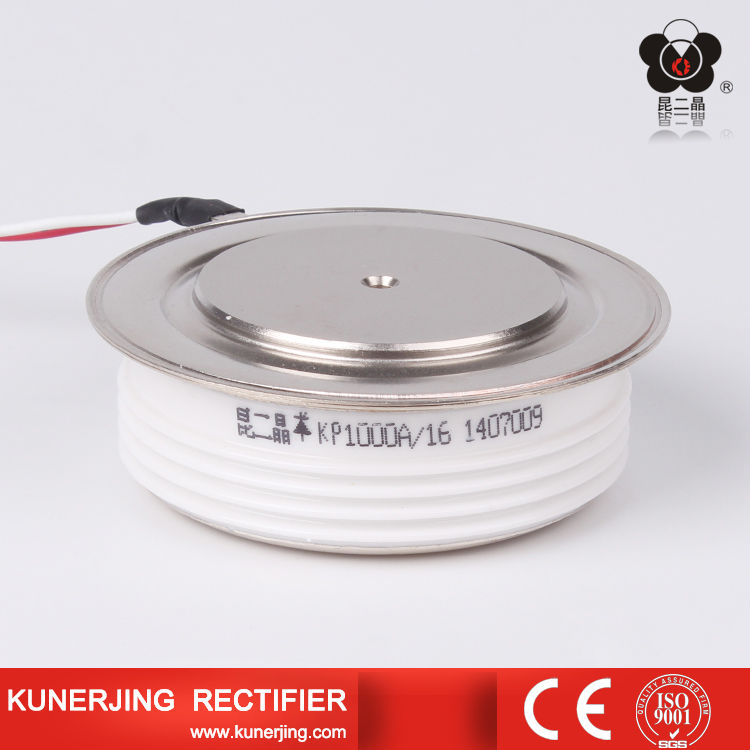

晶闸管模块过电压的出现和保护
晶闸管模块过电压的产生,主要有以下原因:
(1)变压器投入时的浪涌电压;
(2)变压器抽头转换时产生的浪涌电压;
(3)雷击侵入时的浪涌电压;
(4)直流回路断开时产生的浪涌电压。
在电路中,加入浪涌吸收器可以吸收变压器一次系统电磁转移而侵入的浪涌电压,同时还能吸收变压器通断时产生的磁能。为避免雷击侵入产生的浪涌电压,可采用半导体避雷器。
消除环流是该稳压器的一大关键问题,为了解决这一难题,我们采取了如下技术措施:
(1)确保晶闸管模块的触发信号可靠。利用软件滤波程序使输出触发控制信号每组只有一个有效,其次利用74LS273和研制的防环流逻辑电路(PAL16V8),以确保即使单片机失控的情况下也不会出现误触发。另外,触发信号引线采用屏蔽线等措施,防止干扰。
(2)确保转换可靠。在正常工作时,经常要改变补偿电压的大小,即要调整晶闸管模块的导通组合,如:使S1导通换为S2导通,则必须在关断S1的同时给S2触发控制信号,实现晶闸管模块的转换。如果转换的时机或者组合不当就会形成环流,损坏晶闸管模块。在设计中采用了零点切换技术,即在电流过零时让S1自然关断,同时触发S2使其导通。由此可见,在转换过程中相当关键的是准确检测电流过零信号。为此,采取软、硬件结合及互锁技术,确保过零信号的准确无误。实际运行表明:上述技术成功地解决了环流问题。
浙江昆二晶整流器有限公司,生产各类规格型号的晶闸管模块、可控硅模块、固态继电器模块、整流桥模块、等配套散热器产品,真诚期待与各公司和采购人员的合作,提供价格实惠、质量可靠的电子元件。咨询电话:0577-62627555,我们竭诚为您服务!
