昆二晶告诉您晶闸管模块的导通条件是什么?

来源:昆二晶发布日期:2018-05-25关注:-
      晶闸管模块的工作条件:
      1. 晶闸管模块承受反向阳极电压时,不管门极承受何种电压,晶闸管都处于关断状态。
      2. 晶闸管模块承受正向阳极电压时,仅在门极承受正向电压的情况下晶闸管才导通。
      3. 晶闸管模块在导通情况下,只要有一定的正向阳极电压,不论门极电压如何,晶闸管保持导通,即晶闸管导通后,门极失去作用。
      4. 晶闸管模块在导通情况下,当主回路电压(或电流)减小到接近于零时,晶闸管关断。

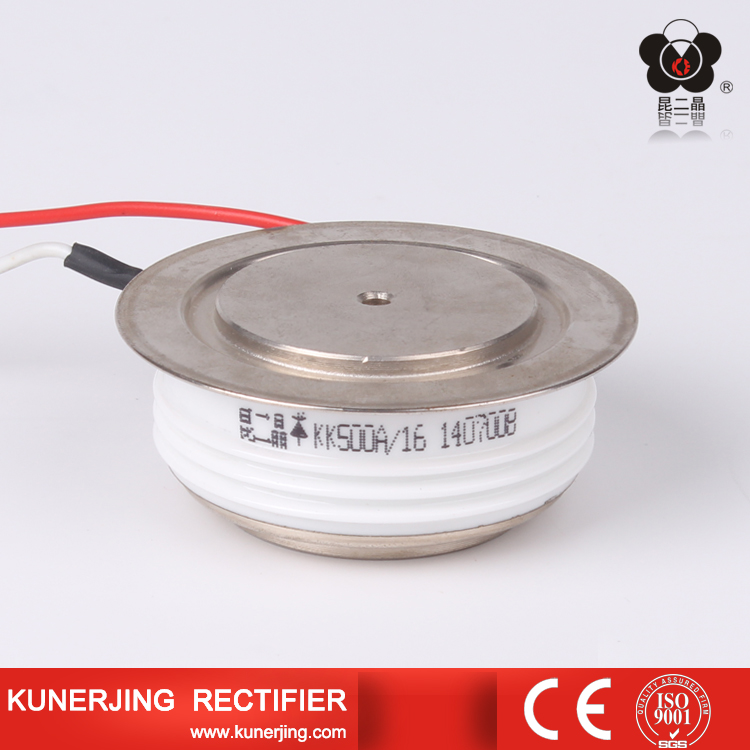

晶闸管模块


      导通条件请见第2点
      晶闸管模块导通的条件是阳极承受正向电压,处于阻断状态的晶闸管,只有在门极加正向触发电压,才能使其导通。门极所加正向触发脉冲的最小宽度,应能使阳极电流达到维持通态所需要的最小阳极电流,即擎住电流IL以上。导通后的晶闸管管压降很小。
      使导通了的晶闸管关断的条件是使流过晶闸管模块的电流减小至一个小的数值,即维持电流IH一下。其方法有二:
       1、减小正向阳极电压至一个数值一下,或加反向阳极电压。
       2、增加负载回路中的电阻。
       昆二晶晶闸管模块永远只比对手多一点,就是多为客户考虑一点。若对我们晶闸管模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555。我们竭诚为您服务。
