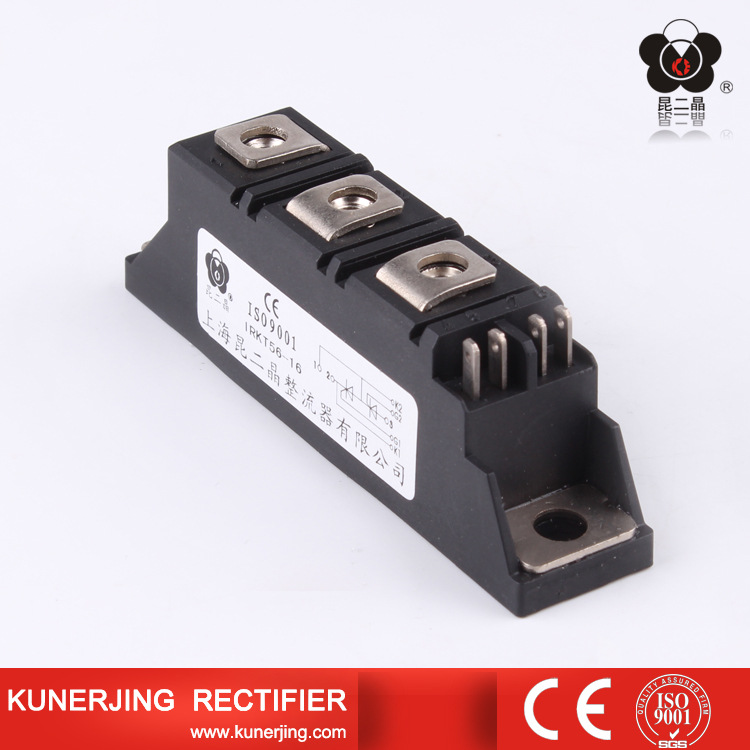

（1）过压击穿
       单向可控硅不能承受电压而损坏，单向可控硅对过压的承受能力几乎没有时间的，即使在几毫秒的短时间内过压也会被击穿。过压击穿特征：芯片中有一个光洁的小孔。检查单向可控硅两端RC吸收回路是否有烧坏或失效的，即可避免干扰脉冲所引起的瞬间过压。
      （ 2）过流击穿
       电流超过额定电流，并在单向可控硅芯片内部产生热效应，使芯片温度升高，失效且不能恢复。过流击穿特征：电子元器件表面有烧焦现象，痕迹特征是芯片出现坑洞。选择可控硅耐压2~3倍。

      （3）过热击穿
       工作电流并不超过单向可控硅额定电流的情况下而发生的热击穿。特征：电子元器件表面有烧焦现象，痕迹特征是芯片出现坑洞。注意环境温度，保持单向可控硅与散热器之间的接触面良好。
