半导体可控硅模块集成电路的发展过程和特性

来源:昆二晶发布日期:2018-05-27关注:-
        (一)半导体可控硅模块集成电路的发展过程
         1.电工线路(电阻器?电感线圈?电容器等元器件組成,不包括半导体元器件)
         2.半导体线路(电路中包括了二极管?晶体管和可控硅管等半导体器件)
         3.分立元器件电路
         4.半导体集成电路
         定义:把可控硅模块?电容和半导体器件集中制作在同一半导体基片上,並在内部实现互连的电路?小规模集成电路(SSI)-中规模集成电路(MSI)-大规模集成电路(LSI)-超大规模集成电路(VLSI)
        (二)半导体可控硅模块的特性:
         ①导电性能介于导体和绝缘体之间;
         ②当半导体受到外界光和热的刺激時,其导电能力将发生显著的变化;
         ③在纯浄的半导体中加入微量的杂质,导电能力会有显著増加。

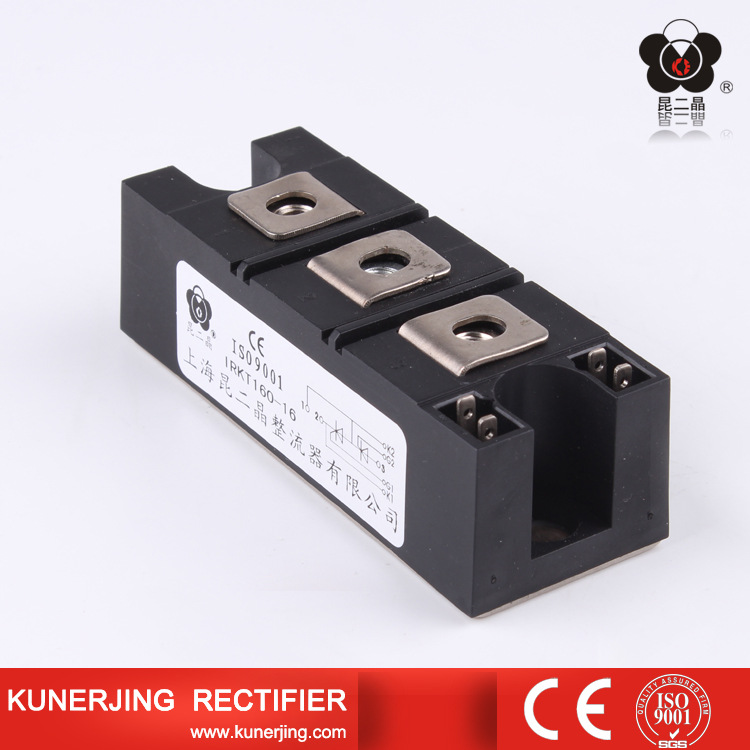

可控硅模块


         特性形成:
         ①半导体的原子结构和共价键
         ②本征半导体的导电作用,就是完全純浄的?结构完整的半导体晶体?
         ③杂质半导体的导电作用
         2.可控硅模块PN結的形成和特性
         P型?N型半导体交界处电子和空穴存在浓度差
         PN结的特性――単向导电性
         正向PN結表现为一个很小的电阻-正向电流 I随外加PN結电压显著変化
         反向PN結表现为一个很大的电阻-反向电流 I’很小?为饱和电流
         昆二晶可控硅模块真专家,为了您满意,我们真的走心了。若对我们的可控硅模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
